Das Geheimnis hinter den leuchtenden Klingen

Lichtschwerter sind (leider) nicht real! Um dieser Illusion aber möglichst nahe zu kommen, müssen wir uns vorstellen, wie es wäre ein Lichtschwert zu führen. Licht besitzt keine Masse und einige Kampftechniken des historischen Schwertkampfes können mit einem Lichtschwert deshalb nicht angewandt werden. Das bedeutet für die Illusion der Choreografien, dass wir die Klingen nicht anfassen sollten. Entsprechend wollen wir für die Konstruktion unserer Lichtschwerter eine möglichst leichte Klinge haben. Im Idealfall ist das Gleichgewicht des Lichtschwerts dort, wo unsere Hand das Lichtschwert umschließt. Um diese Eigenschaft zu erreichen, wird das Innenleben des Griffes – die Technik – möglichst weit nach hinteren verlagert.

Es empfiehlt sich zusätzlich das Lichtschwert möglichst nahe der Klinge am Emitter greifen zu können. Dies funktioniert aber auf Grund des Designs einiger Lichtschwerter nicht immer. Aus diesem Grund sind unsere Lichtschwerter selten denen aus den Filmen nachempfunden, sondern das Design der Griffe ist für das Handling im Kampf optimiert.

Lichtschwerter können im Allgemeinen nach deren Bauform, Authentizität, der im Griff und der Klinge verbauten Technik eingeteilt werden. In diesem Beitrag widmen wir uns der Technik im Griff und in der Klinge.

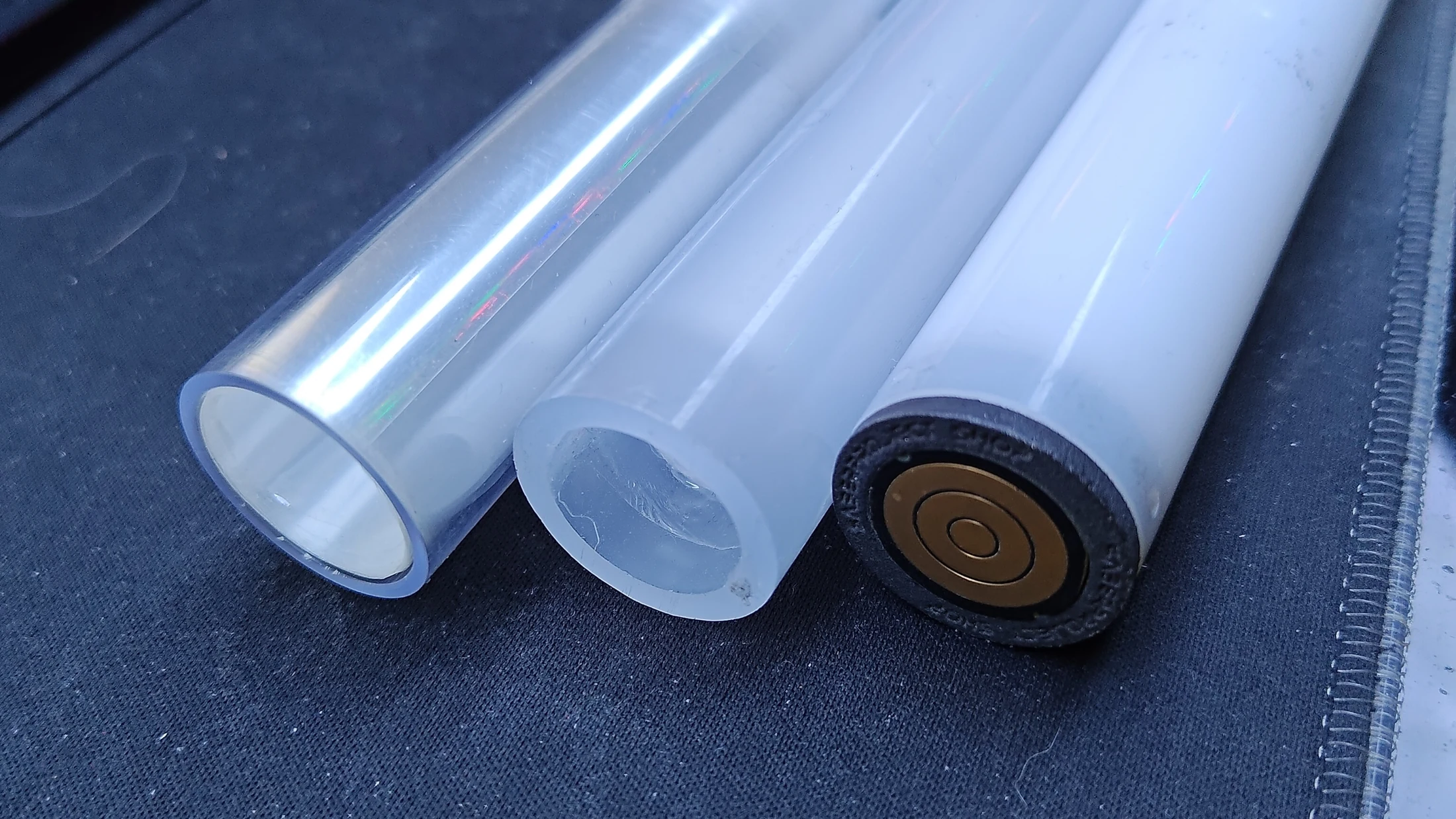

Die Wahl der richtigen Klinge

Die herkömmlichen Lichtschwertklingen, die sich für den Kampf empfehlen, sind hohle Röhren aus Polycarbonat. Diese Röhren gibt es in dünn- und dickwandiger Ausführung. Sie sind am Ende verschlossen mit einer Spitze, die es in abgerundeter oder in spitzer Form gibt. Auf der Unterseite der Spitze befindet sich meistens noch eine verspiegelte Fläche. Diese dafür sorgt, dass das Licht möglichst innerhalb der Klinge bleibt und dadurch für eine möglichst gleichmäßige und intensive Leuchtkraft der Klinge. In der Röhre wird zusätzlich noch eine Diffusor-Folie gerollt, um diesen Effekt weiter zu verstärken. Die Klingen gibt es in transparent, milchig transparent oder farblich transparent. Letztere werden als sogenannte Tageslichtklingen bezeichnet. Tageslichtklingen werden hauptsächlich im Freien verwendet, da die verbaute LED nicht die Leuchtkraft hat, um gegen die Leuchtkraft der Sonne oder einem hellen Fotoblitz anzukommen. In solchen Fällen würde die Klinge trotz angeschaltetem Licht nur weiß wirken, mit einem Hauch der Farbe, welche ihr beabsichtigt darzustellen.

Vorteile schnell selbst zu reparieren, sehr leicht, günstig, sehr robust, gut für Spins und Würfe

Nachteile Unterliegt im direkten Duell den dickwandigen Klingen

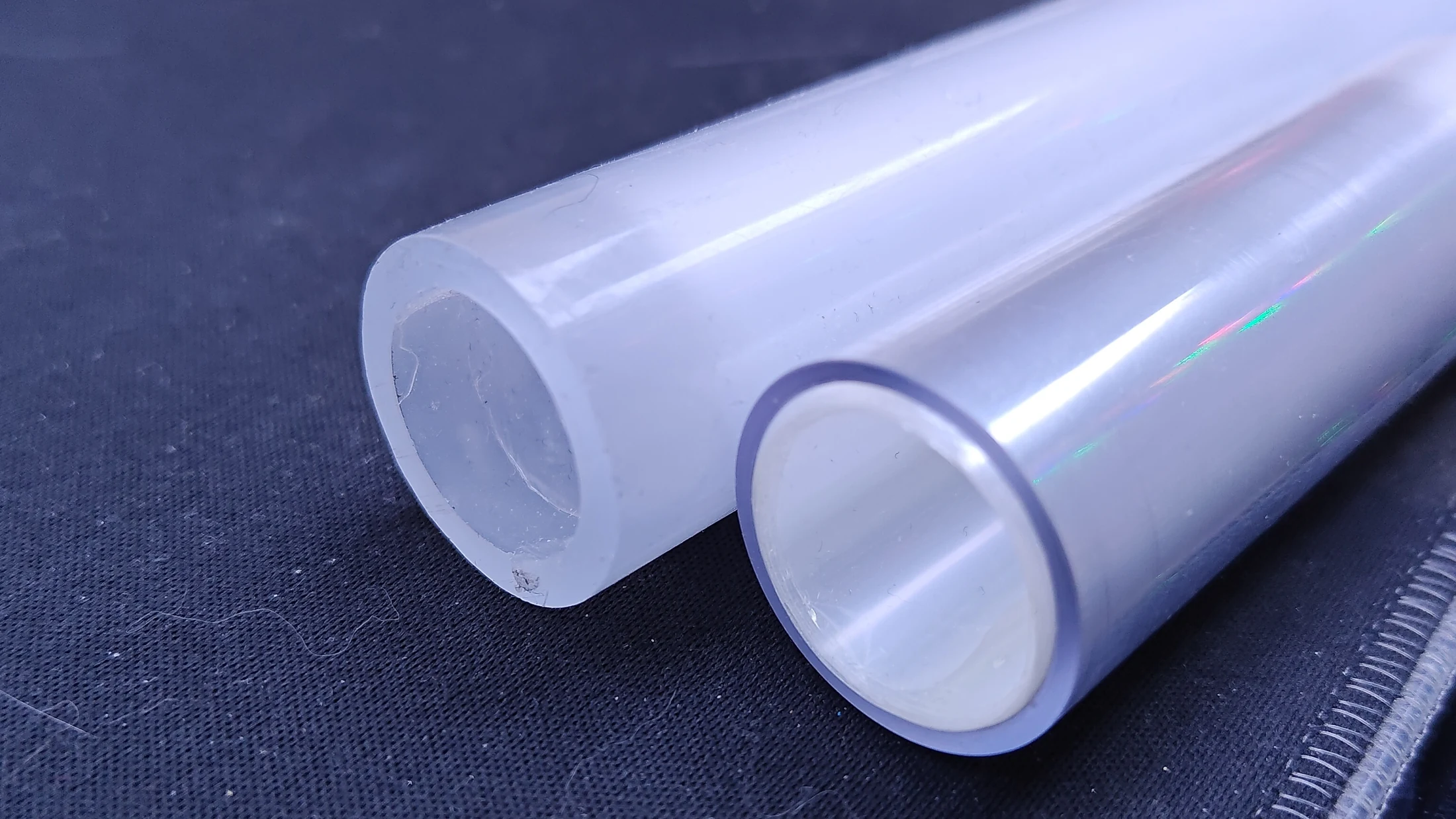

dickwandige Klingen

Vorteile extrem robust

Nachteile schwer und damit schlechter geeignet für Spins und Würfe. Zerstört außerdem dünnwandige Klingen sowie Neopixel-Klingen. Ist schlechter selbst zu reparieren

Hier haben wir komplexere Klingen. Von außen wirken sie gleich den hohlen Klingen, jedoch ist die Diffusionsfolie hierbei durch eine weiße Schaumstoffröhre ersetzt. Sie hält einen doppelseitigen LED-Streifen in der Mitte der Klinge. Diese ist verlötet mit einer Platine, die sich gegenüber der Lichtschwertspitze befindet. Man erkennt sie ganz leicht an dem vergoldeten Punkt mit den zwei goldenen Ringen. Diese Klingen sind also gefüllt mit Technik. Aufgrund ihres Aufbaus sind diese nicht mehr kompatibel mit Lichtschwertgriffen, die keine entsprechende Aufnahme dazu haben. Der Unterschied der Technik in den Griffen wird im weiteren Verlauf erläutert. Die vielen LED, die sich in der Klinge befinden, können vom Hersteller und mit dem entsprechenden Knowhow auch von selbst frei programmiert werden. Jede einzelne LED kann jede Farbe aus dem RGB-Spektrum darstellen und ist einzeln ansteuerbar. So lassen sich eine Vielzahl von Effekten darstellen, um das Erlebnis noch immersiver zu gestalten. Dazu zählen geblockte Blasterschüsse, Blitzeffekte, Flammen, Regenbogen oder die klassische aus- und einfahrbare Klingenbeleuchtung, um an der Stelle nur ein paar zu nennen.

Vorteile komplexe Klingeneffekte möglich; deutlich heller als herkömmliche Klingen

Nachteile hoher Stromverbrauch, hoher Preis. Schwer und dadurch sehr kopflastig. Gefahr für Schäden an einzelnen LED bei Einsatz im Kampf.

FAZIT: Wir verwenden dünnwandige hohle Klingen für den Kampf und, um besser Wirbeln zu können. Es erhöht sich die Geschwindigkeit und bringt uns so nah wie möglich an die Illusion die Klingen hätten kein Gewicht. Bei häufigem Gebrauch geht auch die ein oder andere Klinge im Kampf kaputt. Die Schwachstelle hierbei ist die Klingenspitze. Wenn diese Kräften ausgesetzt ist, für die sie nicht vorgesehen ist – wie starke Schläge auf die Spitze oder auf hartem Boden –, kann diese sich heraus hebeln und das Rohr zum Einreißen bringen. Auch häufiges Ein- und Ausspannen der Klinge verursacht Materielle Schwachstellen, die ggf. dazu führen, dass die Klinge nahe dem Griff am Emitter einfach abbricht.

Griff-Komponenten: Lichtschwertgriff (hohl)

benötigte Klinge: jede Klingentechnik möglich, aber sinnlos

Es besteht die Möglichkeit einen leeren Griff auf dem Markt zu erwerben, eine Klinge dran zu schrauben und das ganze zum Kämpfen zu verwenden. Dies ergibt aber meist wenig Sinn, da das Gewicht des Schwertes dadurch sehr klingenlastig ist und sich dann das Lichtschwert dadurch nicht mehr gut zu wirbeln oder zu kämpfen eignet.

Vorteile günstig, kein Stromverbrauch

Nachteile schlechter Gewichtspunkt, keine Licht- oder Soundeffekte

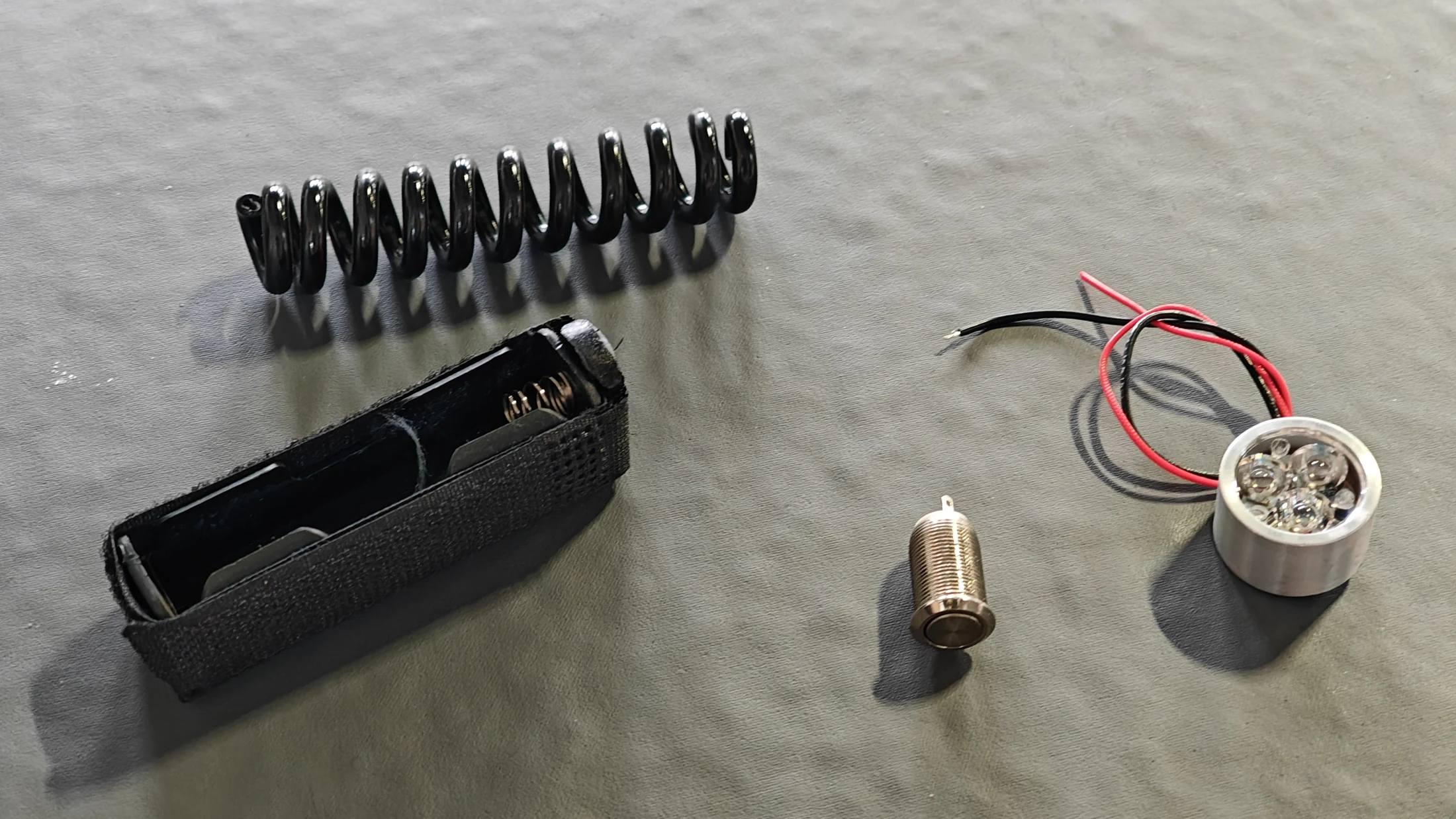

Stunt Einbau

Griff-Komponenten: Lichtschwertgriff, Chassis oder Akku-Halter, 18650er Li-Io Akku, Schalter, Vorwiderstand (abhängig von der gewünschten Farbe eures Lichtschwerts), High Power LED mit Kühlkörper

benötigte Klinge: Lichtschwertklinge hohl

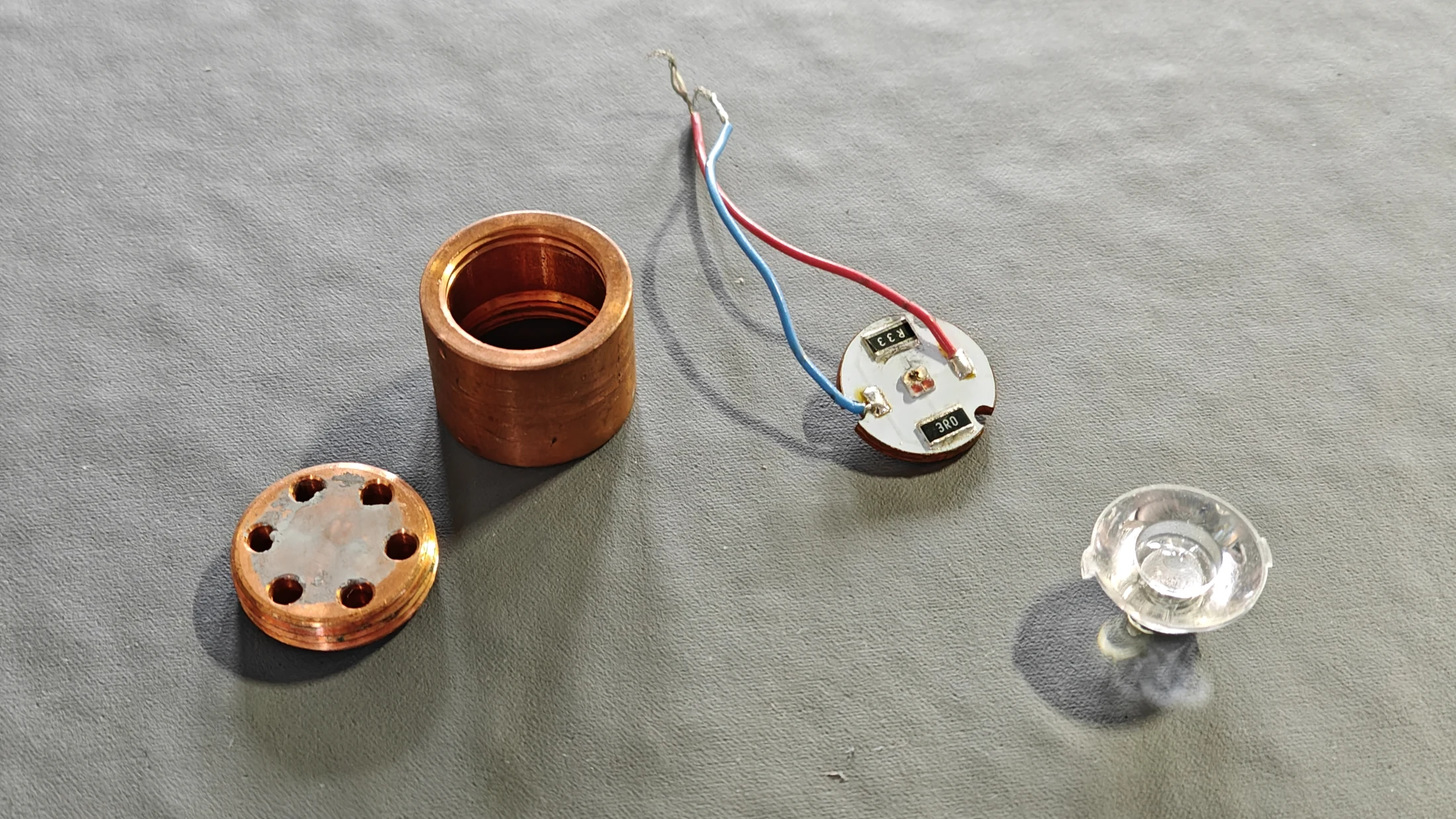

Unter einem Stunt Einbau versteht man ein Lichtschwert, das nur leuchten kann. Es hat keinen Sound und das Licht des Lichtschwertes ist nicht änderbar – es handelt sich prinzipiell um eine Taschenlampe in coolem Design. Kommt ein Chassis zum Einsatz, dann nur um einen Akku zu halten. Daber handelt es sich meistens um einen 18650 Lithium-Ionen-Akku, wie man ihn auch z.B. in E-Zigaretten verwendet. Das Chassis oder der Akku-Halter sind im hinteren Teil des Griffes verbaut und kann entnommen werden, um einen Akku zu tauschen oder zu laden. Manche Lichtschwerter haben in der Nähe des Schalters noch einen zusätzlichen Anschluss für ein Ladegerät, um das Lichtschwert zum Aufladen nicht auseinander nehmen zu müssen. Der Teil, an dem die Lichtschwertklinge befestigt wird, heißt Emitter. Hier drin sitzt auch der Kühlkörper mit einer oder mehreren High Power LED und einer Linse, die die Lichtstrahlen zu einem möglichst kleinen Richtkegel bündeln. Selbst im nicht beleuchteten Zustand ist das Handling dieses eingebauten Lichtschwertes recht gut und eignet sich für unser Training.

Vorteile sehr robust; geringer Stromverbrauch. Kaum Teile, die kaputt gehen könnten. Einfache Wartung.

Nachteile keine wechselnde Klingenfarbe, keine Sound- und Lichteffekte

Griff-Komponenten: Lichtschwertgriff, Chassis, 18650er Li-Io Akku, ein oder zwei Taster, Soundboard, Lautsprecher, Aufladeport, High Power LED mit Kühlkörper oder Pixelplatine

benötigte Klinge: Lichtschwertklinge hohl für High Power LED Nutzung und Neopixel-Klinge für Pixel Nutzung

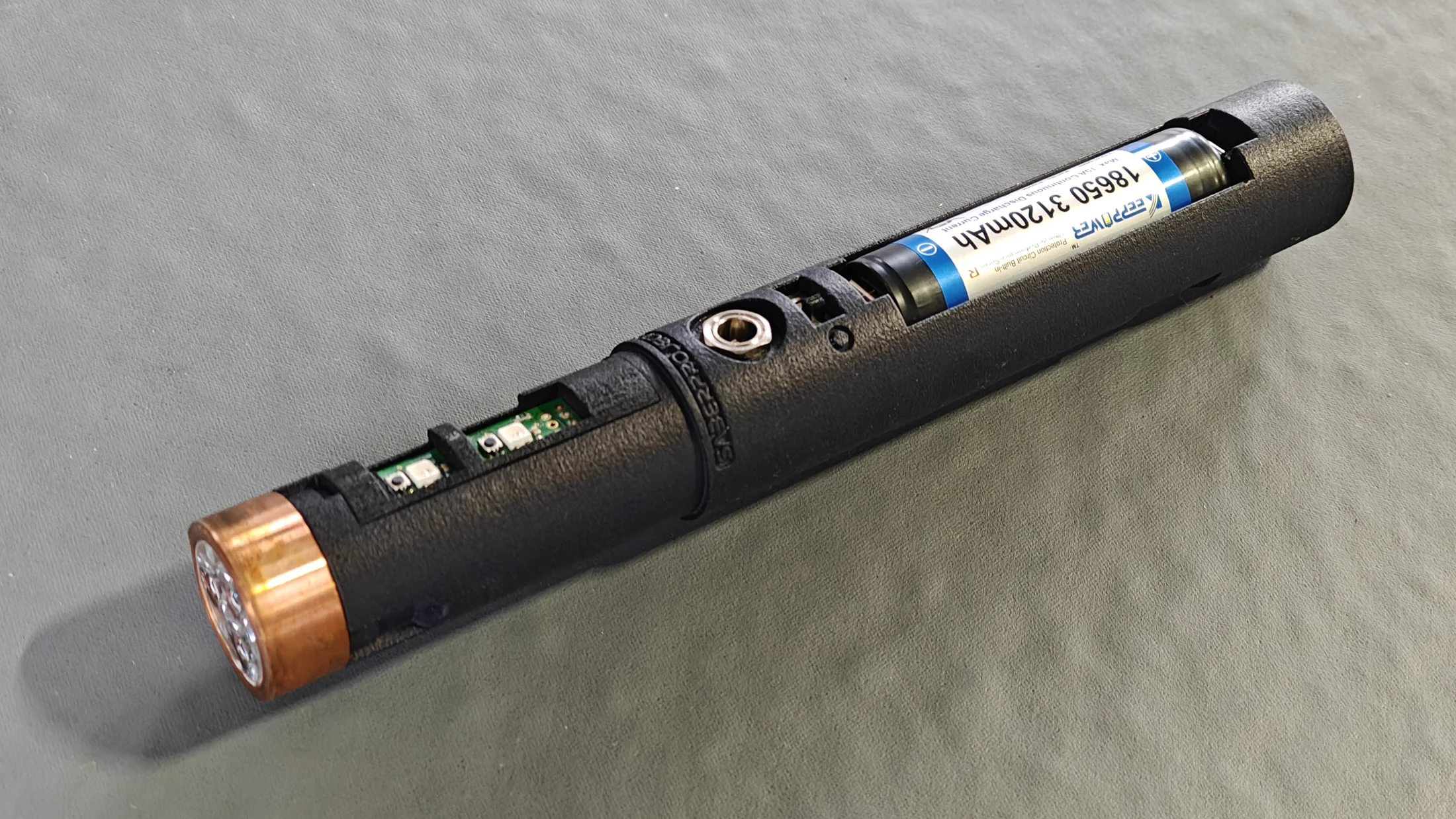

Der Aufbau ist hier sehr ähnlich zu dem des Stunt Einbaus. Es gibt jedoch Unterschiede in der Gestaltung des Chassis, welches nun auch das Soundboard und den Lautsprecher sicher lagern muss. Hier kann es, abhängig vom Design des Lichtschwertes schon mal zu Platzproblemen kommen. Daher ist ein gut designtes Chassis das A und O in der Herstellung kampftauglicher und robuster Schwerter. Sollten hier die Komponenten zu viel spiel im Chassis oder gar dem Griff haben, könnte es zu starken Beschädigungen der Technik kommen und anderen unerwünschten Nebeneffekte.

RGB

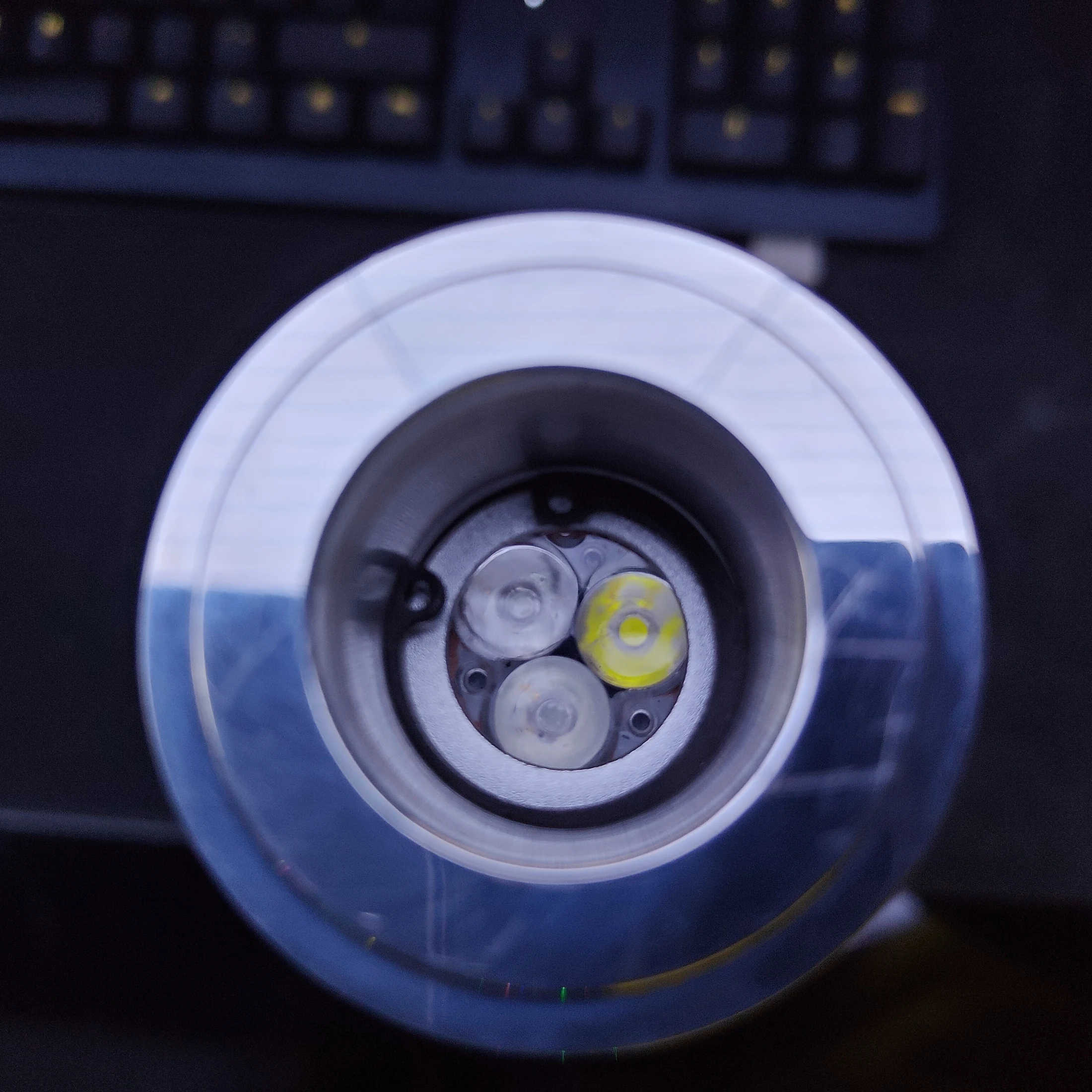

DieHigh Power LEDbei dieser Einbau Variation besteht meistens aus einer Platine auf der jeweils eine LED in Rot, Grün und Blau verlötet worden sind. Diese nennen sich bei drei LED„Tri-Cree“und bei vier verbauten LED„Quad-Cree“. Mit dem verbauten Prozessor, der Sound- und LED-Treiber beinhaltet, kann die Klingenfarbe und das gewünschte Soundprofil verändert werden. Außerdem werden dadurch Effekte wie der Swing-Sound oder „Flash on Clash“ gesteuert. Letzteres bezeichnet das Aufblitzen der Klinge in einer anderen Farbe, sobald der Bewegungssensor des Prozessors einen Schlag registriert.

Vorteile schnell wechselbare Klingenfarbe, Licht- und Soundeffekte möglich, geringerStromverbrauch, sehr robust

Nachteile Klingeneffekte nur begrenzt darstellbar

Pixel

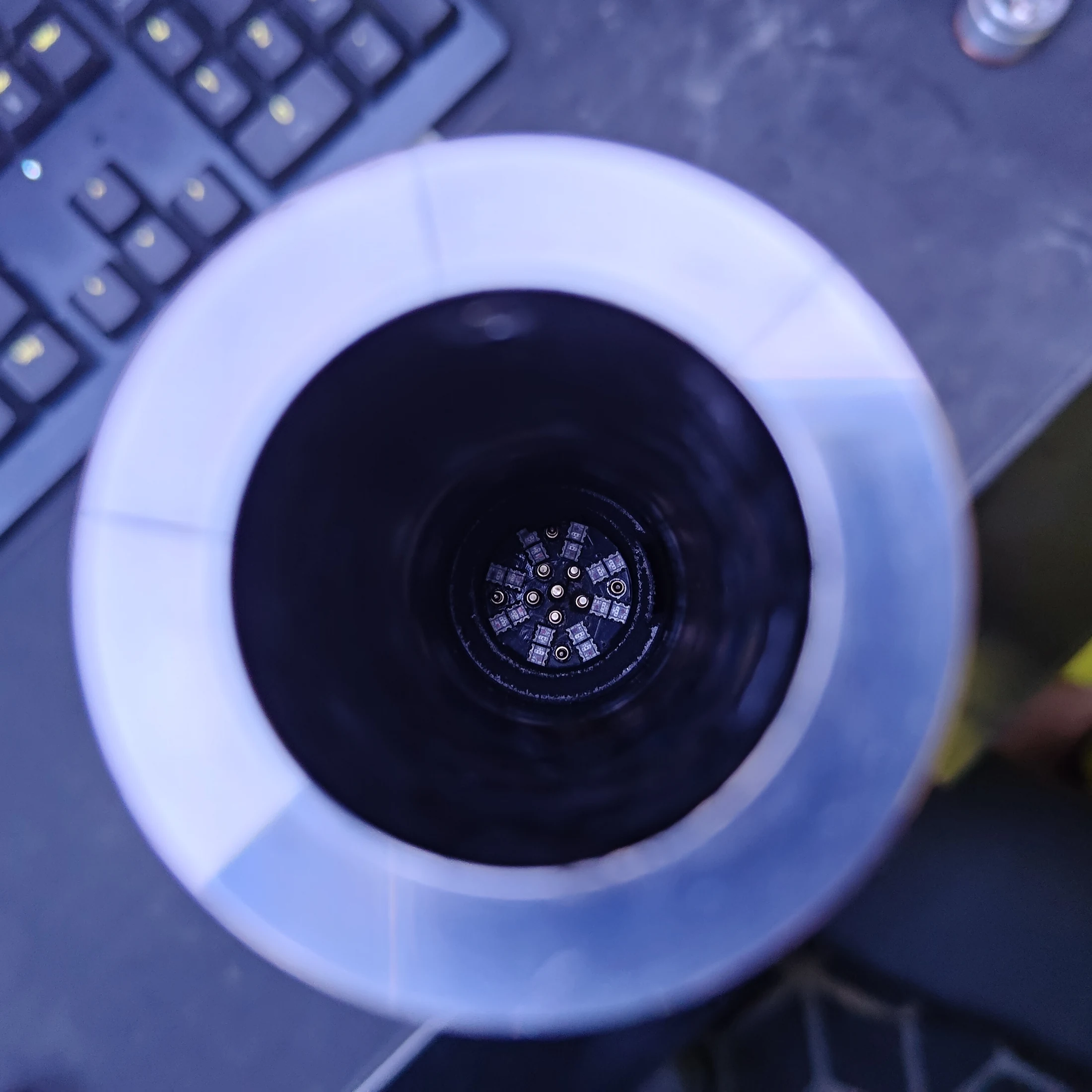

Solltet ihr euch für einePixelplatineentscheiden, habt ihr alle Möglichkeiten offen. Dort wo normalerweise der Kühlkörper der High Power LED im Emitter sitzt, haben wir nun eine Platine mit vergoldeten Kontaktstiften. In manchen Fällen ist diese Platine für die schönere Optik mit nicht so starken LED versehen. Diese Federkontaktstifte leiten den Strom jetzt direkt an die Leuchtdioden in der Klinge weiter, sobald diese im Emitter verschraubt wird und sich die Kontakte berührt. Da das Licht nun in der Klinge produziert wird, ist keine Kühlung im Griff benötigt.

Vorteile schnell wechselbare Klingenfarbe, Soundeffekte möglich; komplexe Klingeneffekte gutdarstellbar dank vieler einzelner LED. Geringerer Platzbedarf im Griff

Nachteile hoher Stromverbrauch bei Verwendung der Neo-Pixel-Klinge

Hybrid

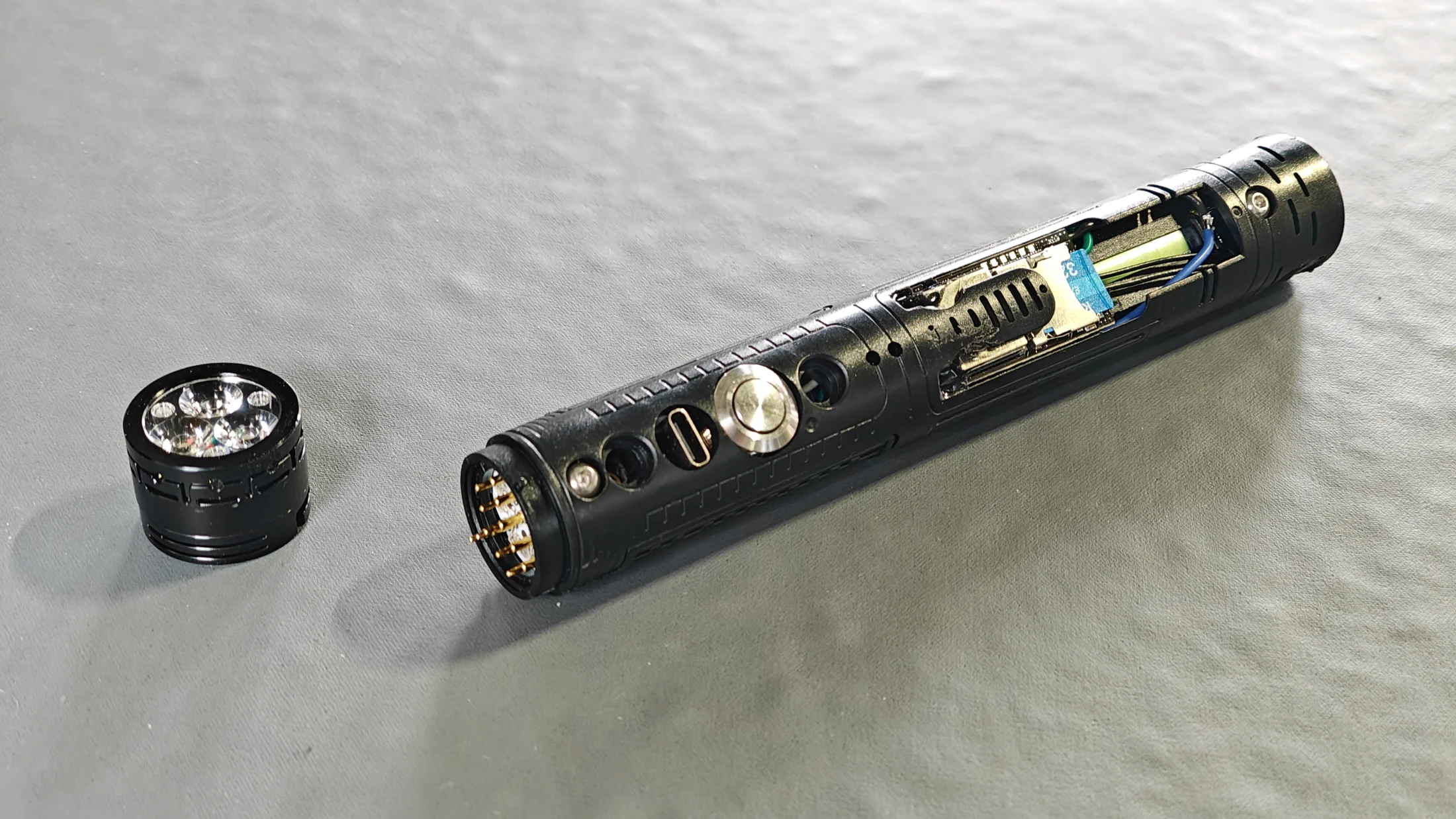

Es besteht die Möglichkeit euer Lichtschwert mit der Pixelplatine auf die Schnelle durch die Nutzung eines„Neo-Cree-Adapters“umzubauen. Dieser Adapter hat dieselbe Platine wie die Neo-Pixel-Klingen ist aber direkt im Kühlkörper mit einer High Power Tri-Cree LED Platine samt ihren Vorwiderständen verlötet. Wennihr diesen Adapter nun in den Emitter hinein gleiten lasst und eine hohle Lichtschwertklinge verschraubt, könnt ihr das Lichtschwert ebenso für unser Training verwenden. Solltet ihr dann die tolle Lichtschwert-Effekte haben wollen, ohne damit zu kämpfen, könnt ihr einfach den Neo-Cree-Adapter herausnehmen und eine Neo-Pixel-Klinge verwenden.

Vorteile flexibler Einsatz, geringer Stromverbrauch

Nachteile neigt zu flackern, wenn sich die Klinge etwas lösen sollte
